我国是钢铁大国，钢铁行业是我国支柱性产业。随着我国钢铁产量的加大，钢渣的排放量持续增长，累计堆存量超过10亿t。大量废弃钢渣堆成渣山，严重污染环境。

钢渣是冶金工业中产生的废渣，其产生率为粗钢产量的8%～15%，2012年全世界排钢渣量约1.8亿t。中国的钢渣产生量随着钢铁工业的快速发展而迅速递增，因此，钢铁企业废渣的处理和资源化利用问题也越来越受到重视。

目前国内钢渣主要处理工艺有：热泼法、风淬法、滚筒法、粒化轮法、热焖法。其中常用的有钢渣热闷法处理，在此对钢渣热闷法处理工作原理和优缺点进行简单介绍。

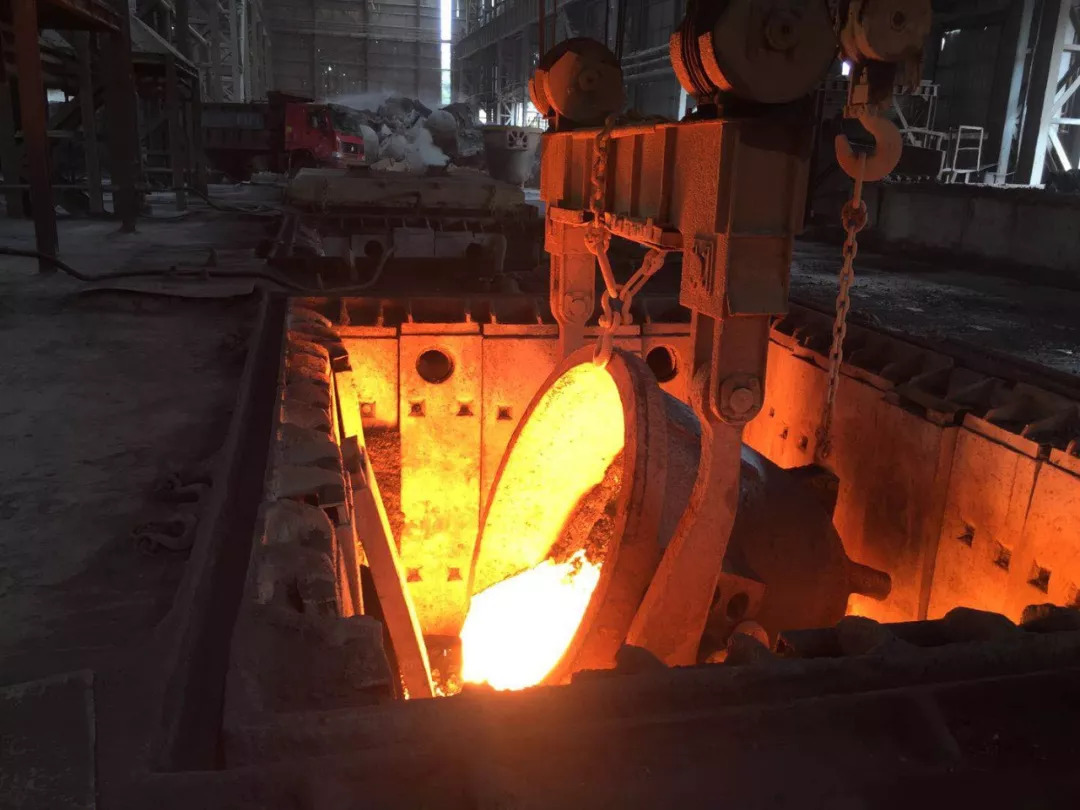

钢渣热闷法处理是待熔渣温度自然冷却至300～800℃时，将热态钢渣倾翻至热焖罐中，盖上罐盖密封，待其均热半小时后对钢渣进行间歇式喷水。急冷产生的热应力使钢渣龟裂破碎，同时大量的饱和蒸汽渗入渣中与f－CaO、f－MgO发生水化反应使钢渣局部体积增大从而令其自解粉化。

此工艺的优点在于渣平均温度大于300℃均适用，处理时间短（10～12h），粉化率高（粒径20mm以下者达85%），渣铁分离好，渣性能稳定，f－CaO、f－MgO含量小于2%，可用于建材和道路基层材料。

其缺点为需要建固定的封闭式内嵌钢坯的热焖箱及天车厂房、建设投入大、操作程序要求较严格、冬季厂房内会产生少量蒸汽。
