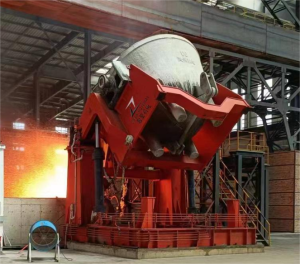

本装置将钢包翻转180°以上，翻转过程中可以在设定位置停留便于作业，主要用于钢包换滑板、倒渣、修砌耐材等。
钢包热修倾翻平台是转炉炼钢连铸车间必不可少的在线核心设备。在连铸生产线，每个钢包完成一个浇注周期后，必须需对包底的滑动水口机构及吹氩装置及耐材进行检查和维护。钢包倾翻机构设置在钢水接受跨，对钢水罐进行带盖热修作业。
钢包热修翻转平台的功能包括：投钢包引流砂、滑板维护，更换、滑板机构更换、钢包底吹机构的维护，更换、钢包前烧氧（钢包底吹透气砖表面清理），后烧氧（水口维护）、180°倒渣。浇注完毕的钢包用行车将钢包从大包回转台上吊下。此时钢包铰链和钢包倾翻钩均在转炉-连铸间的转炉侧，倒渣时包盖自由悬挂在铰链上。即使钢包翻转至180度，包盖也不会从铰链上脱落，可以实现带盖倒渣。
将钢包带盖置于钢包倾翻台后，使钢包倾翻90度，操作者可通过包盖上的两个孔仔细的检查包壁和包底的耐材状况。
钢包倾翻90度后，操作者即可在包盖方向通过包盖上的预留孔用氧气管进行冷钢清理，清洗吹氩透气砖等作业，由于包盖的保护，操作者可避免红热钢包的辐射热。同样，在包底方向，操作者进行的更换下水口--滑板砖等作业，仍可正常进行。
准备完毕的钢包恢复到直立位置后可在钢包倾翻台或吹氩站平台上通过包盖上的预留孔和溜管向滑动水口处投放引流砂，钢包盖上的预留孔应对准滑动水口。

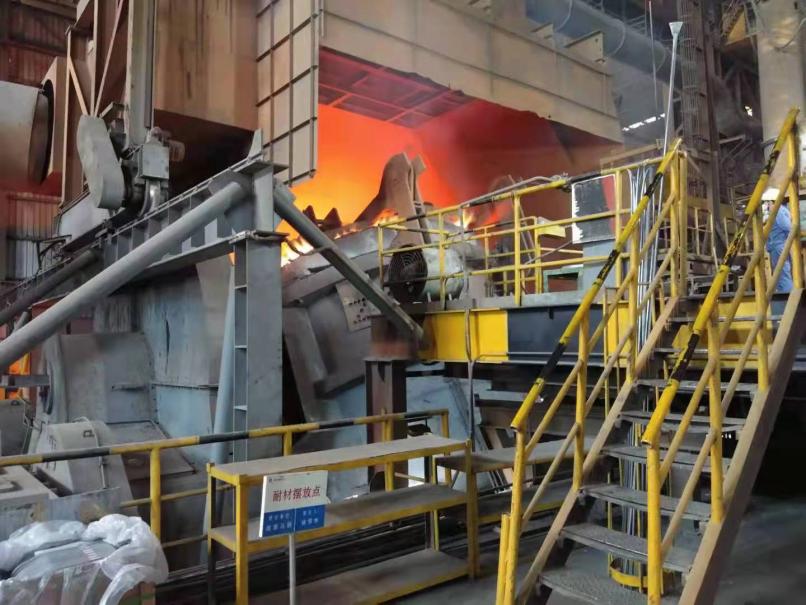

钢包热修倾翻平台工艺布置图

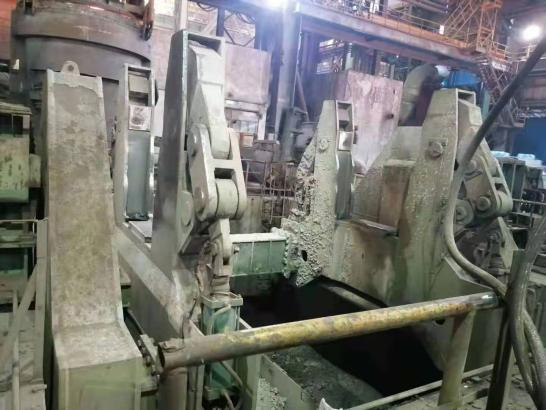

宝钢梅山钢铁150吨钢包热修翻转装置（牌坊式）
-----柔性传动式钢包翻转装置

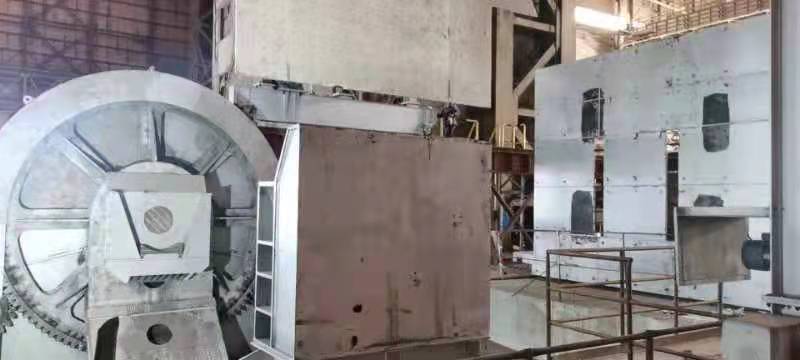

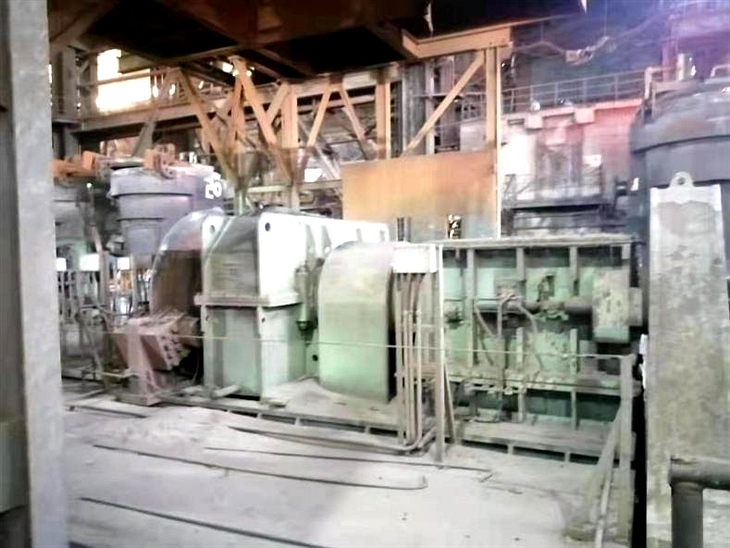

马钢180吨钢包热修翻转装置（柔性传动式）
1、主要技术参数
钢包容量-300t;钢包重量-180t;倾翻角度-0°，90°，180°;倾翻速度-0.1-1rpm;倾翻电机功率-1×75Kwx10P;锁紧动力-气缸定位;移动平台驱动-电动自行式;移动平台走行速度-13m/min;移动平台电机-1.1Kw×2;移动平台走行轮径-φ300mm
2、主要结构

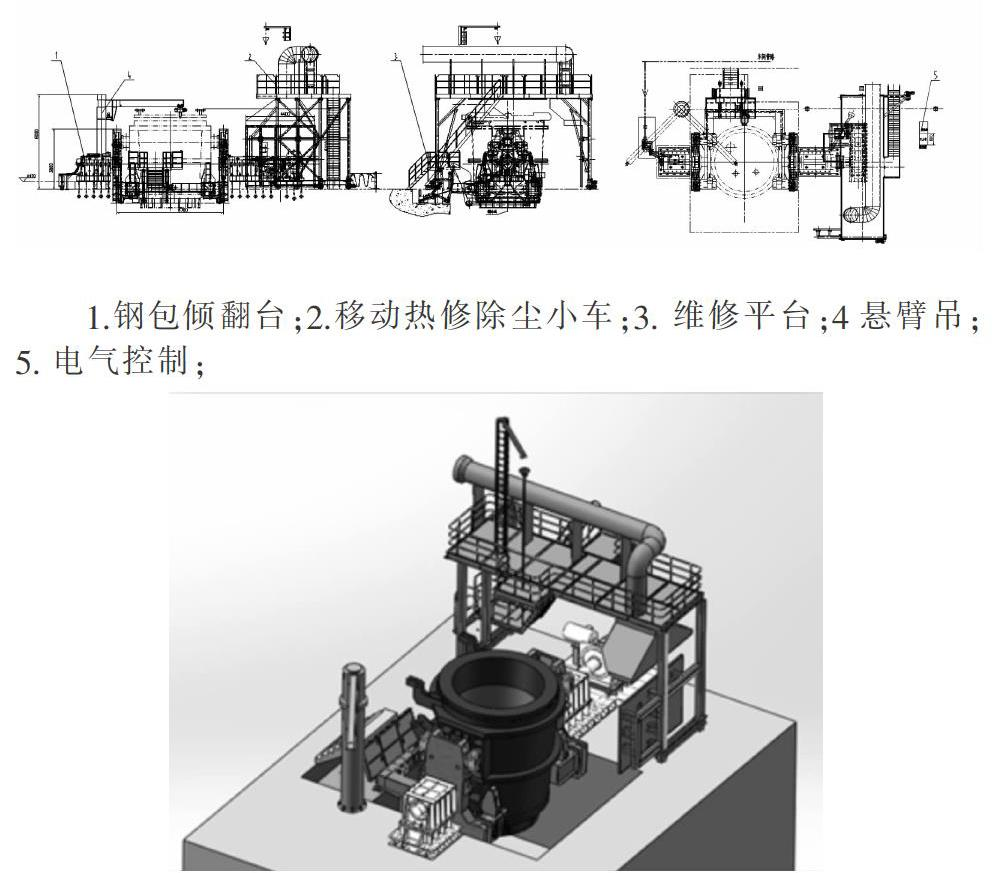

300t钢包倾翻装置主要由钢包倾翻台、移动热修除尘小车、维修平台、悬臂吊、电气控制系统等几大部分组成。主要机构简图如下：
2.1钢包倾翻台
钢包倾翻台为倾翻装置的主体部分，由主动倾翻支架、主动轴箱装配、从动侧倾翻支架、从动侧轴箱装配、倾翻驱动装置、传动装置底座、主动从动轴箱底、气动控制部分、润滑管路等几部分组成。主动、从动倾倾翻支架主体为钢板焊接结构，上部设有U型钢包落包位，两侧设有钢包夹紧机构，夹紧机构由气缸作为动力执行机构。主动轴箱、从动轴箱中的主动、从动转轴与调心滚子轴承装配后分别通过键与主动侧倾翻支架、从动侧倾翻支架连接，整個倾翻台通过两侧的主动从动轴箱底座固定在地面基础，主动轴箱装配的主动转轴另一端通过鼓形齿联轴器与倾翻驱动装置连接。倾翻驱动装置包含电机、减速机、制动器、高速联轴器、鼓形齿联轴器，减速机电机通过高速联轴器连接，高速联轴器为鼓形齿式带制动轮结构，制动器固定在电机减速机之间，电机为冶金行业通过变频电机，承载能力强，减速机为焊接壳体、硬齿面结构，整个传动装置通过传动装置底座固定在地面基础。气动控制部分包含气动柜、气缸、以及气动柜与气缸连接的管路。气动柜内装有气动三联件、电控换向阀等，气动柜通过底座固定于地面基础。气动三联件能将气源传送过来的压缩空气或氮气进行过滤、稳压、油雾处理，经过换向阀供给气缸，气缸的进口处安装有流量调节阀，可以调整气缸的活塞杆伸缩速度趋于一致。气缸一端固定于连杆机构等，钢包落位后，抱臂气缸动作，带动连杆机构，加紧钢包耳轴两端方块。当倾翻传动装置带动倾转支架使钢包倾翻一定角度时，锁紧气缸动作，使翻包台停留在固定角度。
2.2移动热修除尘小
移动热修除尘小车为电动走行，由走行驱动装置、上平台、导烟管、加砂装置、挡板组成。走行驱动装置由三合一减速机与轮组组成，减速机输出轴与走行轮组间为直连结构。上平台在最上端，为加砂操作的工作台，平台下方设有隔热板，阻挡来自罐口的辐射热。导烟管和加砂装置均安装在上平台上。导烟管一端通过支撑固定在上平台上方，另一端可与地面预留导烟管对位。加砂装置也固定在上平台上方。固定后的加砂装置的立柱上放设有固定滑轮组，加砂管和配重分别吊挂在通过滑轮组的一根钢丝绳上，加砂管和配重重量相当，操作人员用手拉动钢丝绳，可以使加砂管停留在任意位置。挡板朝向罐口一面设有隔热板，安装在小车内侧面位置，当小车走行至水口检修工位时，挡板正好停留在罐口前方，起到操作工人清理水口作业时阻挡罐口辐射热的作用。挡板上设置多排长孔，便于操作人员使用碳氧枪清除钢渣。小车供电方式为拖缆。为便于吊运钢水罐，移动平台车移出后车外沿与钢水罐耳轴最外侧距离≥200mm。
2.3维修平台
维修平台固定在地面位置，为可折叠结构，折叠采用电液推杆为动力。操作人员通过楼梯上下平台。折叠平台的护栏为活动式，不用时折叠至固定平台侧，折叠平台展开时，人工操作将护栏旋转并用销固定在折叠平台。
2.4悬臂吊
悬臂吊为柱式结构，可360度旋转，起吊能力为2t。可避免占用吊车，起吊灵活，实现滑动水口的更换。
