一、概述

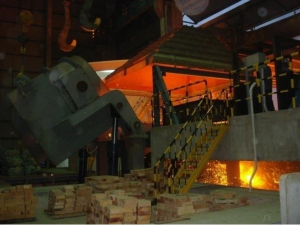

马鞍山致呈机电股份有限公司是专业设计和制造钢、铁水包液压倾翻装置的企业，在国内外拥有诸多成功的业绩。液压倾翻装置适用于炼铁工厂的铸铁车间或类似工厂、炼钢车间钢包修砌、及转炉精炼炉、扒渣等等钢水包倾翻工位。
1、液压翻转装置的特点
a. 采用液压倾翻装置后铸铁间的设备布置紧凑，更加合理；
b. 相较冶金吊车倾翻，液压倾翻投资节省50%以上；
c. 相对电动卷扬倾翻和冶金吊车， 液压倾翻装置操作简便；
d．液压倾翻装置运行成本低、设备损耗小，维护简单方便。
2、液压翻转装置的优点

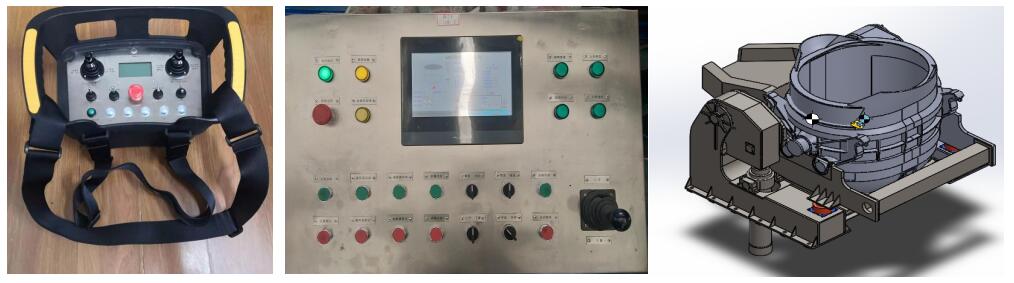

a、良好的人机操作界面，配置手动、自动和机旁多种操作方式；各种模式可迅速切换；
b、全自动模式，设定时间条件下，数模控制实现铁水等流量浇铸；
c、设置手动模式，及时排除结渣结块等意外因素对铁流的影响，保证等流量浇注。
d、所有管线尽可能内置和防护，完善的预防飞溅、灼烧、防辐射及隔热措施；
e、设置多重机械、液压、电气安全措施和备用条件，轻松应对各种意外危险工况；
f、合理的整体结构和特殊的靴状底座结构设计，使得土建倾翻载荷小，安装调试极其简便，设备工作稳定。
g 、独特的整体设计使铁水扬程达到最短最小，以便浇注时最大限度减少飞溅、二次烟尘，降低铁水对耐材的冲刷。
3、固定式铁水罐倾翻装置基本参数
型号 | 额定举升质量 P≥ t | 最大倾 翻角度 （°） | 倾翻时间 min | 回程时间 min | 液压站主电机功率 kW | 液压系统压力 MPa | 铁水罐 型号a |
Y40-G | 40 | 95 | 3 | 1.5 | 30 | 25 | LT-25PF |
Y70-G | 70 | 95 | 5 | 2.5 | 45 | 25 | LT-45PF |
Y100-G | 100 | 96 | 6 | 4 | 45 | 25 | LT-70PF |
Y170-G | 170 | 96 | 8 | 5 | 60 | 25 | LT-100PF |
Y200-G | 200 | 98 | 9 | 5 | 70 | 25 | LT-140PF |
Y240-G | 240 | 98 | 10 | 6 | 70 | 25 | LT-160PF |
Y280-G | 280 | 100 | 12 | 6 | 90 | 25 | LT-180PF |
Y350-G | 350 | 100 | 14 | 8 | 90 | 25 | LT-210PF |
Y420-G | 420 | 105 | 16 | 8 | 100 | 25 | LT-260PF |
Y460-G | 460 | 105 | 18 | 10 | 120 | 25 | LT-300PF |
最大倾翻角度值的偏差范围为±1%，倾翻时间值的偏差范围为±5%，回程时间值的偏差范围为±1%。 | |||||||
a 铁水罐型号见 JB/T 3260。 | |||||||

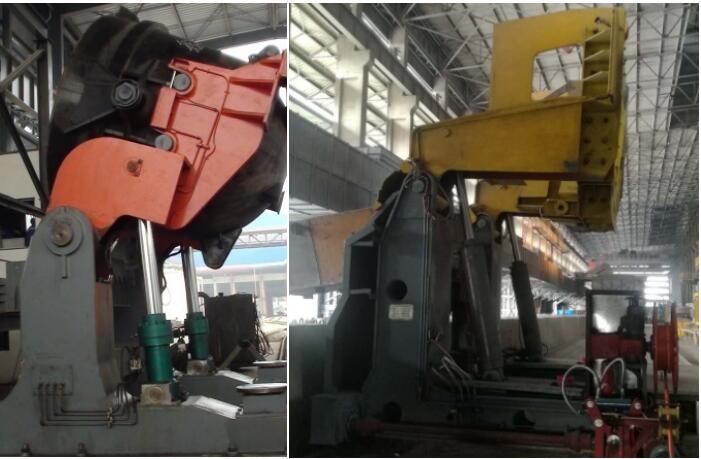

----钢水罐倾翻装置

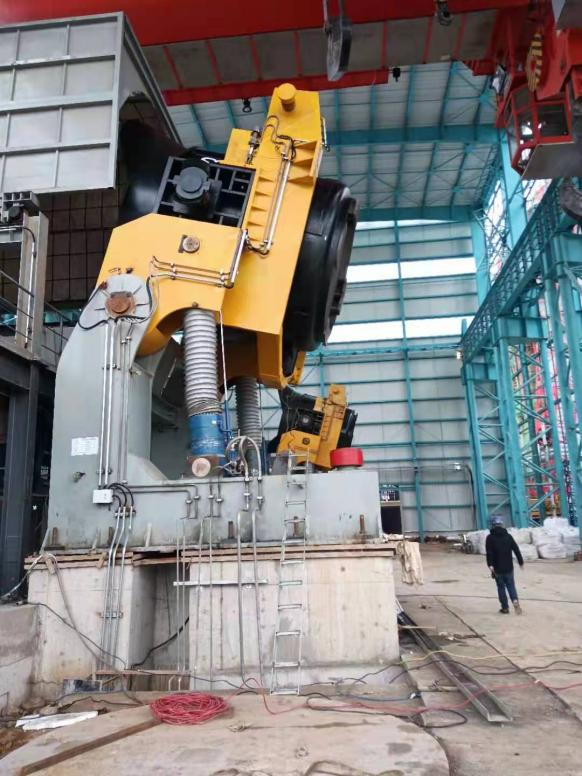

一、设备组成

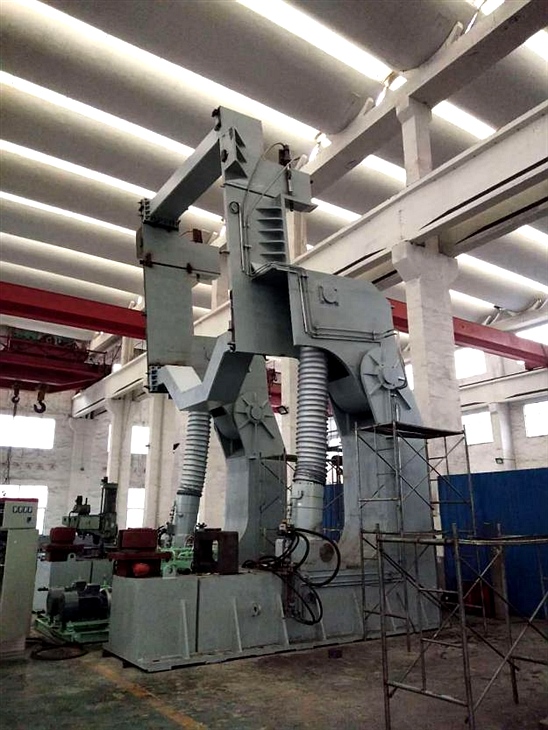

机械本体主要由倾翻机械手、锁紧装置、靴状底座、锁紧装置、液压站、电控系统等组成。
a、翻转机械手：机械手用于夹持铁水罐倾翻。
b、靴状底座 ：靴状底座用以支机械手采用整体结构和防人体学设计，受力合理。
c、锁紧装置：锁紧装置设计用于铁水罐翻转过程中的意外保护。独特的左右耳轴锁紧（已经申请专利），使锁紧更加安全可靠，且快捷、方便、易观察、左右锁紧更加平稳。
d、用于给举升油缸提供动力。
e、控制整个装置和系统，实现浇注过程自动化，使浇注过程随心所欲，并能做到远程控制、显示。
二、设备主要技术参数
固定式倾翻装置基本参数
型号 | 额定举升质量 P≥ t | 最大倾 翻角度 （°） | 倾翻时间 min | 回程时间 min | 液压站主电机功率 kW | 液压系统压力 MPa | 铁水罐 型号a |
Y40-G | 40 | 95 | 3 | 1.5 | 30 | 25 | LT-25PF |
Y70-G | 70 | 95 | 5 | 2.5 | 45 | 25 | LT-45PF |
Y100-G | 100 | 96 | 6 | 4 | 45 | 25 | LT-70PF |
Y170-G | 170 | 96 | 8 | 5 | 60 | 25 | LT-100PF |
Y200-G | 200 | 98 | 9 | 5 | 70 | 25 | LT-140PF |
Y240-G | 240 | 98 | 10 | 6 | 70 | 25 | LT-160PF |
Y280-G | 280 | 100 | 12 | 6 | 90 | 25 | LT-180PF |
Y350-G | 350 | 100 | 14 | 8 | 90 | 25 | LT-210PF |
Y420-G | 420 | 105 | 16 | 8 | 100 | 25 | LT-260PF |
Y460-G | 460 | 105 | 18 | 10 | 120 | 25 | LT-300PF |
最大倾翻角度值的偏差范围为±1%，倾翻时间值的偏差范围为±5%，回程时间值的偏差范围为±1%。 | |||||||
a 铁水罐型号见 JB/T 3260。 | |||||||

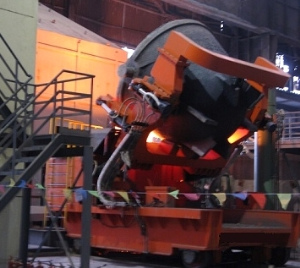

---移动式铁水包倾翻装置
移动式倾翻装置基本参数
型号 | 额定举升质量 P/t | 最大倾 翻角度 （°） | 倾翻时间 min | 回程时间 min | 液压站主电机功率 kW | 液压系统压力MPa | 行走电机功率kW | 移动行走速度 m/min | 铁水罐 型号a |
Y40-D | 40 | 95 | 3 | 1.5 | 30 | 25 | 7.5*2 | 25 | LT-25DF |
Y70-D | 70 | 95 | 5 | 2.5 | 45 | 25 | 11*2 | 23 | LT-45DF |
Y100-D | 100 | 96 | 6 | 4 | 45 | 25 | 11*2 | 20 | LT-70DF |
Y170-D | 170 | 96 | 8 | 5 | 60 | 25 | 15*2 | 20 | LT-100DF |
Y200-D | 200 | 98 | 9 | 5 | 70 | 25 | 15*2 | 18 | LT-140DF |
Y240-D | 240 | 98 | 10 | 6 | 70 | 25 | 18.5*2 | 18 | LT-160DF |
最大倾翻角度值的偏差范围为±1%，倾翻时间值的偏差范围为±5%，回程时间值的偏差范围为±1%。 | |||||||||
a 铁水罐型号见 JB/T 3260。 | |||||||||
