脱硫(KR)渣离心粒化处理技术及设备
马鞍山致呈机电股份有限公司与马鞍山市双益机械制造有限公司及马钢技术中心紧密合作,经过近十年的努力,进行了数十项工业试验和总结,成功开发了脱硫(KR)渣离心粒化处理技术,根据该技术设计制造的试验生产线在马钢四钢轧运行六个月,处理KR渣约5000吨。
一、KR渣处理技术工艺方案描述
● 扒渣机扒出的高温KR渣呈半固态熔融状,同时还有少量液态钢水被带出。
● 高温KR渣经料斗出渣口落到高速旋转的轮盘上,分布在轮盘轮缘的刀片将半固态熔融状KR渣打散破碎。
● 破碎粒化的渣颗粒在离心力的作用下抛入滚筒,滚筒前段通过直喷水冷却高温KR渣。
● 滚筒通过旋转将KR渣料不断送入后面的间接冷却段,间接冷却KR渣至终点温度后排出滚筒。
● 排出的终渣料温度低于300℃,进入磁选分类回收利用。

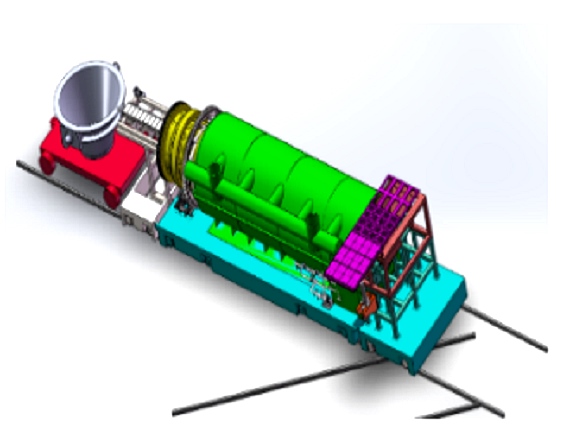

二、脱硫(KR)渣离心粒化处理技术工艺流程

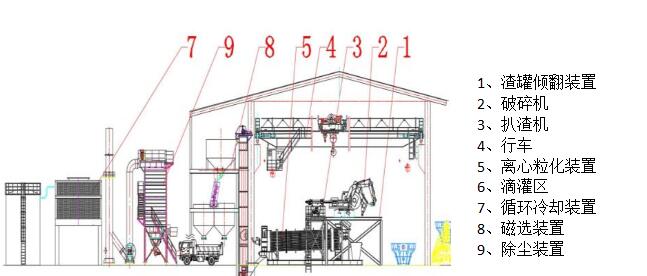

三、脱硫(KR)渣离心粒化离线处理系统工艺立面图
脱硫(KR)渣离心粒化处理技术的优点
(1)性能可靠:使KR渣温度降至300℃以下,打散粒度≤50mm(≤10mm不低于90%),为渣铁分离、回收创造条件。
(2)使用安全:设计了防爆装置,设计了高温区域的设备保护和人身安全保护;电气系统配备人员触电和电气短路等的自动保护;整机配备自动控制、报警及运行状态监视系统,便于操作和监控。
(3)维护便捷:易损零部件均具有快速更换功能;主体设备具有行走功能,可自主进入、退出工位。
(4)占用空间较小:主体设备高度集成,外形尺寸相对较小;水、气等辅助系统可充分利用现场原有条件。
(5)现场环境良好:系统采用闭式工作,防止粉尘外溢,保持现场工作环境良好。
(6)颗粒均匀,渣铁分离效果好:大部分颗粒直径在0.5-5mm,磁选渣铁好分离,弱磁选后的尾碴CaO含量占32.93%,成份和粒度都非常适于作为烧结辅料,整个渣系全面利用,解决了环保问题。

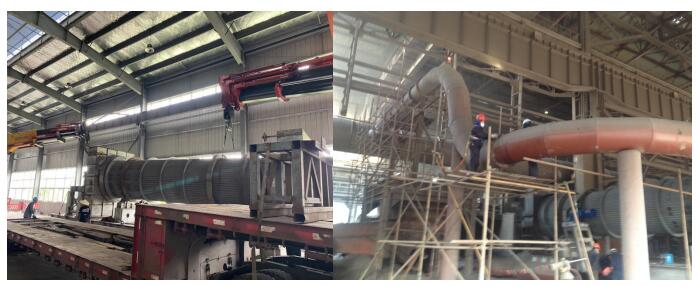

四、马钢KR渣离心粒化处理系统设备发运、安装

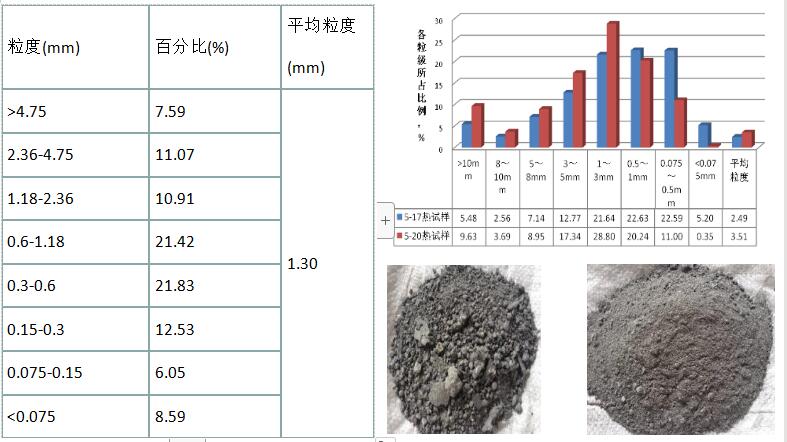

五、脱硫(KR)渣离心粒化处理效果
